擰緊槍平衡臂的特點
- 發布時間：2023-08-01
- 瀏覽：574
平衡臂是一種根據人機工程學設計的工具，也叫定位力臂(又稱定位抗扭力臂、反力臂、定位支架臂、定位平衡臂)，主要與擰緊工具配合使用，實現螺釘?shù)捻樞驍Q緊、擰緊工藝的防錯防漏、擰緊數據的采集與保存、降低操作者勞動強度等。提高生產效率、生產安全，避免重復勞動、過度勞動。
按外形分，平衡臂可分為垂直型平衡臂和折疊型平衡臂兩大類。
垂直型平衡臂參數列表
| 型號 | 適用扭力 | 有效荷載 | 上下行程 | 橫向半徑 | 是否帶傳感器 |
| WLS-PHB-S025-R | ≤25Nm | 90N | 500mm | 500mm | 否 |
| WLS-PHB-S025-T | 是 | ||||
| WLS-PHB-S100-R | ≤100Nm | 150N | 否 | ||
| WLS-PHB-S100-T | 是 | ||||
| WLS-PHB-S200-R | ≤200Nm | 220N | 否 | ||
| WLS-PHB-S200-T | 是 | ||||
| WLS-PHB-S300-R | ≤300Nm | 300N | 否 | ||
| WLS-PHB-S300-T | 是 | ||||
| WLS-PHB-S400-R | ≤400Nm | 400N | 否 | ||
| WLS-PHB-S400-T | 是 |
折疊型平衡臂參數列表
| 型號 | 適用扭力 | 有效荷載 | 上下行程 | 橫向半徑 | 是否帶傳感器 |
| WLS-PHB-F025-R | ≤25Nm | 90N | 500mm | R500mm | 否 |
| WLS-PHB-F025-T | 是 | ||||
| WLS-PHB-F100-R | ≤100Nm | 150N | R750mm | 否 | |
| WLS-PHB-F100-T | 是 | ||||
| WLS-PHB-F200-R | ≤200Nm | 220N | R930mm | 否 | |
| WLS-PHB-F200-T | 是 |
按是否帶傳感器分，平衡臂可分為帶傳感器型和不帶傳感器型兩大類。

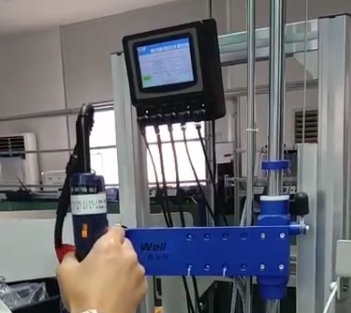

帶傳感器的平衡臂配有獨立的定位控制器。可通過定位控制器制定擰緊策略，如設置擰緊點位、擰緊順序等。
快速、便捷。
通過示教(標定)功能快速制定擰緊策略，節省編程時間。
防呆、防錯
定位控制器通過定位力臂傳感器可精確識別螺絲擰緊的位置與順序，通過與PLC實施互聯交互，控制擰緊工具的啟停，確保操作員使用正確的工具在正確的位置以正確的順序和扭矩進行擰緊操作。
增加操作員靈活性
定位控制器能逐步指導操作員，減少每個操作員的培訓量，且允許操作員在不影響質量水平的情況下在各個操作之間切換。
兼容性好
可預設20套擰緊配方，每套擰緊配方可設定40個擰緊點位，不同配方見可通過操作界面或PLC靈活調用，以適應在擰緊過程中快速切換產品。
數據采集與保存
可采集、存儲和查詢擰緊數據(如位置、擰緊結果等)
分級管理
用戶分級管理，不同層級權限不同，方便管理。
通訊簡單
具備8點輸入、8點輸出。
